Солнечная печь, которую можно сделать своими руками, состоит из трех
основных частей: зеркала, коробки (корпуса) и подставки. Заготовкой для
основания коробки служит квадратный лист фанеры, размеченный, как
показано на рисунке. В центре квадрата-основания установите на
подпятнике стальной или алюминиевый стержень длиной 50 см с резьбой на
конце для навинчивания подставки. Четыре фанерных прямоугольника —
будущие стенки коробки. По линиям-лучам разметки прорежьте пазы для
фанерных ребер. Обрежьте их, как показано на рисунке, и приклейте к
основанию. Когда ребра прочно приклеятся, установите на свои места
стенки коробки, предварительно прорезав в них пазы под торцы ребер.
Стенки прикрепите к основанию клеем и стальными скобками. Верхние края
стенок обрежьте по размеру ребер. (Линии обрезки деталей показаны на
рисунке пунктиром.)

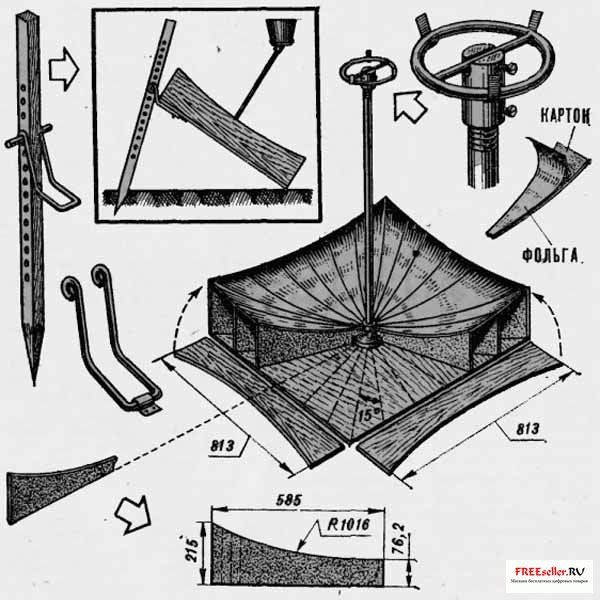

Рис.1. Конструкция солнечной печи.
Корпус
солнечной печки готов. Приступим к изготовлению зеркала. Его
поверхность выкладывается из треугольников, вырезанных из плотного
гладкого картона. Они приклеиваются к верхним краям ребер и друг к другу
внахлест. Эту операцию следует проделать очень тщательно и аккуратно.
Клей следует наносить ровным тонким слоем. Надежный контакт должен быть
по всей длине ребра. Остается с той же аккуратностью оклеить картонную
поверхность алюминиевой фольгой — и получится вогнутое сферическое
зеркало. Вы знаете, что фокусное расстояние сферического зеркала
равно половине радиуса его кривизны. На этом расстоянии от центра
зеркала и установите подставку для котелка или кастрюли.
Подставка
устроена и соединена с осью так, что при любом положении прибора ее
можно установить строго горизонтально (см. рис.). Рядом вы видите
простейшее приспособление, позволяющее быстро менять ориентировку
зеркала по солнцу. В землю воткнут металлический стержень или трубка с
отверстиями, в одно из которых вставлена стальная шпилька. За нее
цепляется проволочная петля, концы которой привинчены к днищу коробки.
Переместилось на небе солнышко — переставили шпильку в другое отверстие
на колышке, и угол наклона зеркала изменился. Плитка снова "заработала".
